Chapter 4

一、牛顿公式

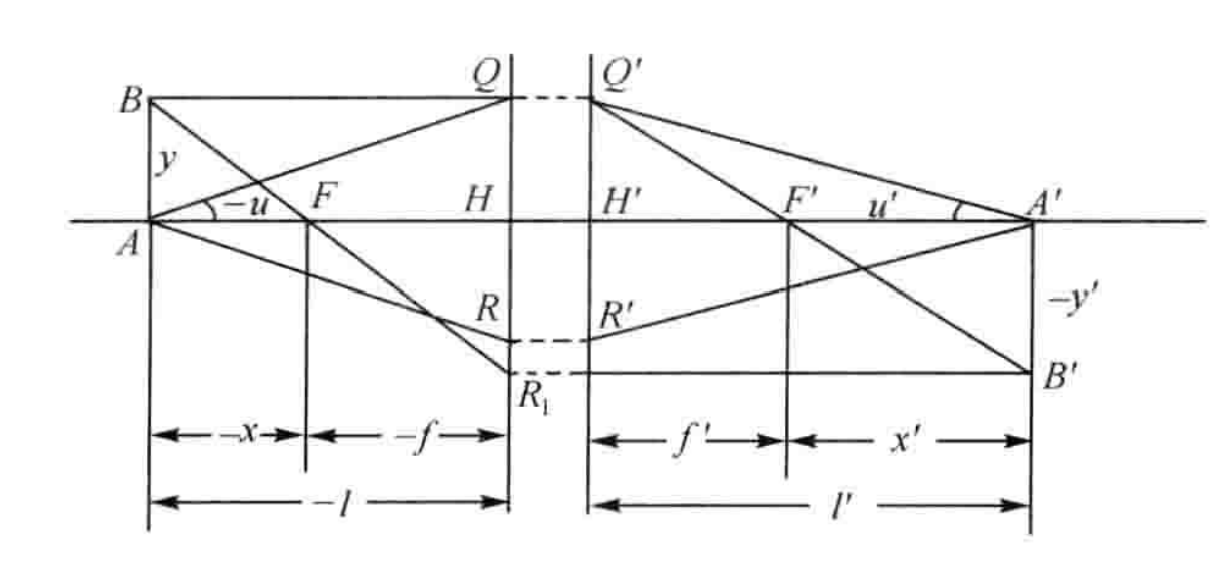

images_1 由三角形相似可导出 $$ xx'=ff' $$

$$ \beta=\frac{y'}y=-\frac{x'}{f'}=-\frac fx $$ 这是以焦点为原点的物像公式和相应的横向放大率公式，也称牛顿公式

二、高斯公式

代入 $$ x=l-f,x'=l'-f' $$ 可得 $$ \frac{f'}{l'}+\frac fl=1 $$

\[ \beta =\frac{y'}y=-\frac f{f'}\frac{l'}l \]

由高斯公式可得 $$ \frac{n'f'}{n'l'}+\frac {nf}{nl}=1 and -\frac{f'}{f}=\frac {n'}n $$ 推出 $$ \frac{n'}{l'}-\frac nl=\frac{n'}{f'}=-\frac{n}{f} $$ 当\(n'=n\)时 $$ \frac{1}{l'}-\frac 1l=\frac{1}{f'}=-\frac{1}{f} $$

\[ \beta=\frac{l'}l \]

三、理想光学系统两焦距的关系和拉氏公式

理想光学系统的拉式公式 $$ nytanU=n'y'tanU' $$ 对近轴区有 $$ nyu=n'y'u'\tag{3-1} $$ 利用相似三角形可得 $$ yftgU=-y'f'tgU $$ 对于近轴区 $$ yfu=-y'f'u'\tag{3-2} $$ 联立3-1和3-2可以推出 $$ \frac{f'}{f}=-\frac {n'}n $$ 若包含k个反射面 $$ \frac{f'}{f}=(-1)^{k+1}\frac {n'}n $$

四、光束的汇聚度和系统的光焦度

  • 折合物距：\(\frac ln\)
  • 折合像距：\(\frac {l'}{n'}\)
  • 折合焦距：\(\frac {f'}{n'}\)

前两者取倒数得到汇聚度\(V,V'\),正数表示光束会聚，负数表示发散光束

后者取倒数得到光焦度\(\Phi\),正数表示起会聚作用，负数表示发散作用 $$ V'-V=\Phi $$

五、轴向放大率、角放大率其与横向放大率的关系

1. 轴向放大率

\[ xx'=ff' \]

两边求微分 $$ xdx'+x'dx=0 $$

\[ \alpha=\frac{dx'}{dx}=-\frac{x'}{x}=-\frac {f'}{f}\beta^2 \]

当\(n=n'\)时，\(\alpha=\beta^2\),立体物像不再相似

2. 角放大率

\[ Y=\frac{tgU'}{tgU}=\frac{ny}{n'y'}=\frac{n}{n'}\frac{1}{\beta}=-\frac{f}{f'}\frac 1\beta \]

如果\(n'=n\)，\(Y=\frac 1\beta\)

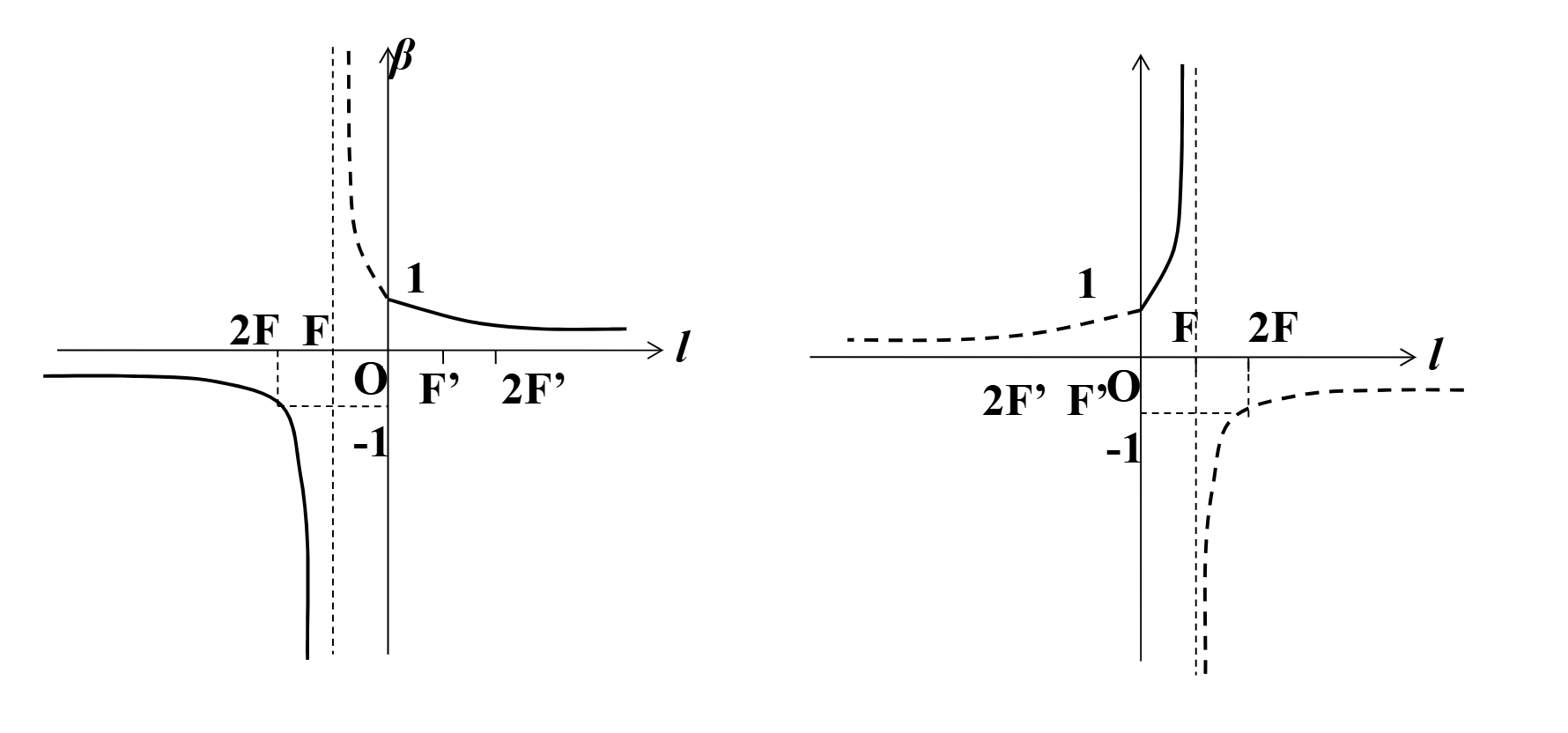

六、薄透镜在特殊位置的成像

                         ​正透镜成像                                                                       负透镜成像

image_2

七、理想光学系统的图解求像

  1. 平行于光轴的光线经理想光学系统后必通过像方焦点；
  2. 过物方焦点的光线经理想光学系统后必为平行于光轴的光线
  3. 过节点的光线方向不变
  4. 任意方向的一束平行光经理想光学系统后必交于像方焦平面上一点
  5. 过物方焦平面上一点的光线经理想光学系统后必为一束平行光。
  6. 主面交点光线高度相同

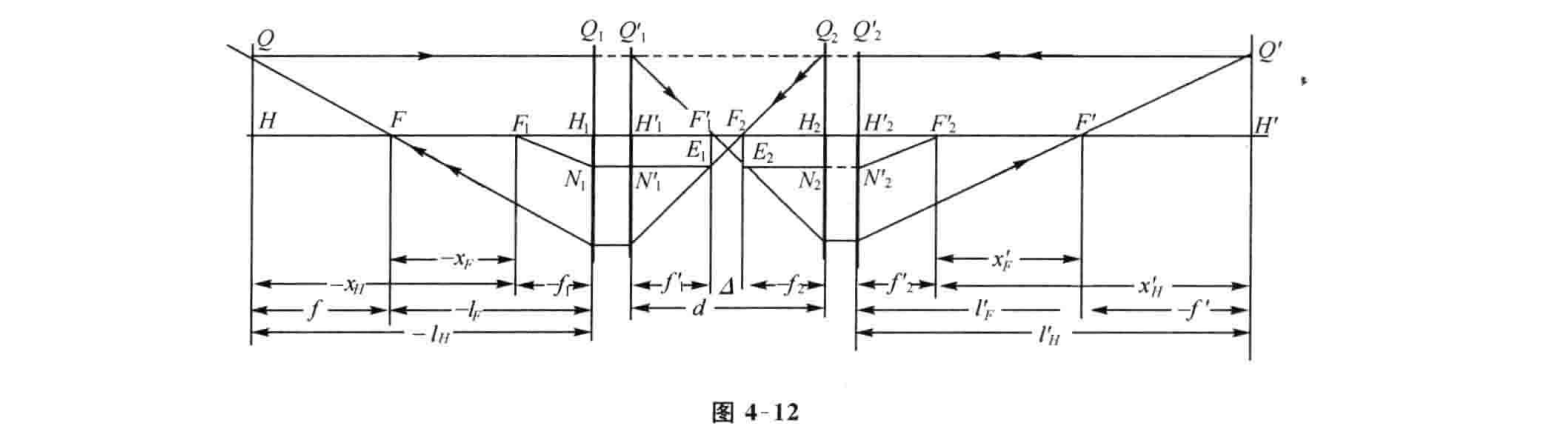

八、光学系统的组合

images_3 两种计算方法：

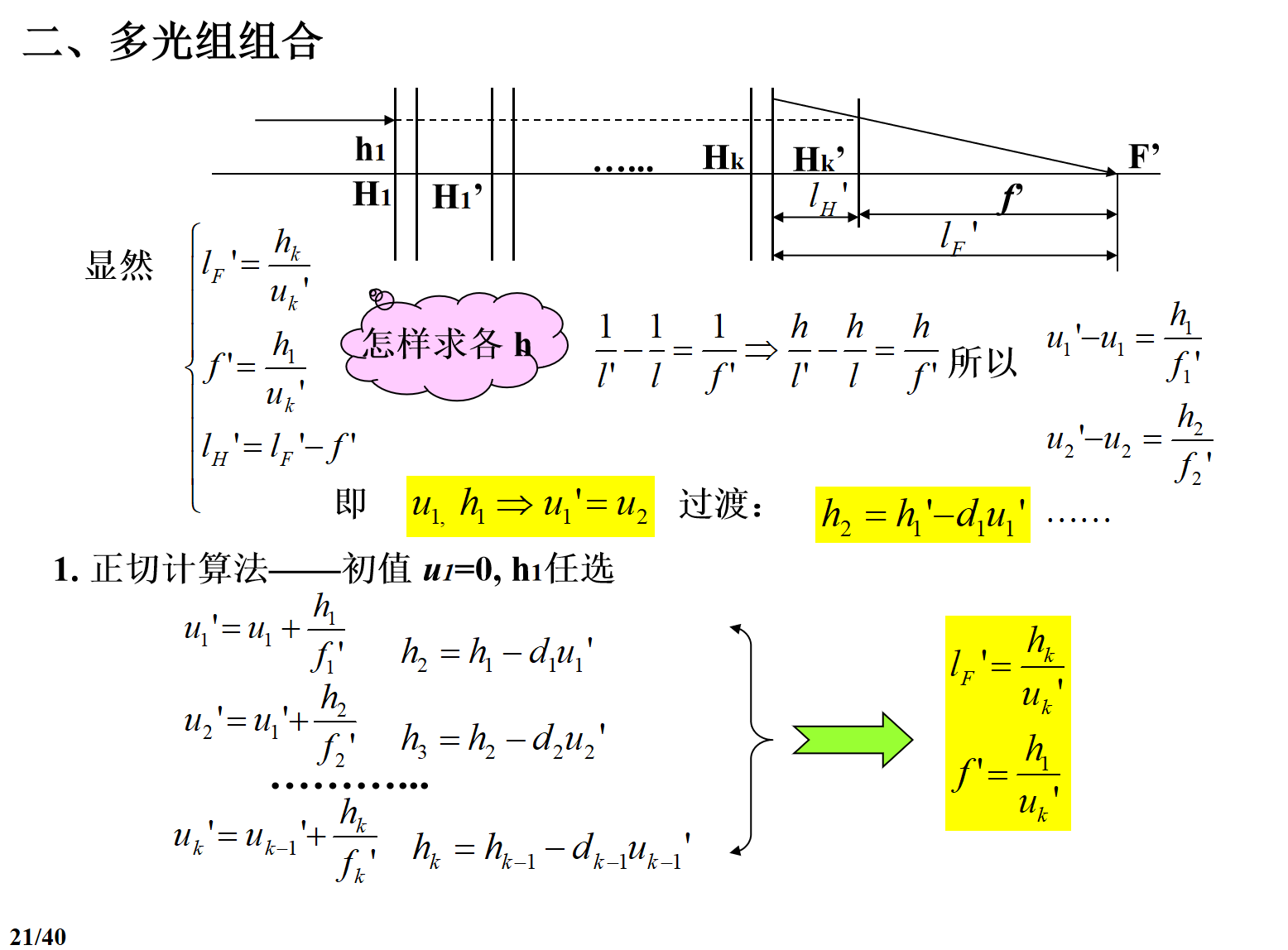

  • 正切计算法 images_3
  • 截距计算法

四组公式： $$ X_F'=-\frac{f_2f_2'}{\bigtriangleup} $$ $$ X_F=\frac{f_1f_1'}{\bigtriangleup} $$ $$ f'=-\frac{f_1'f_2'}{\bigtriangleup} $$ $$ f=\frac{f_1f_2}{\bigtriangleup} $$ $$ \bigtriangleup=d-f_1'+f2 $$

注：这些公式与光组是否在空气中无关

一般光组在空气中，可得\(f'=-f\) $$ f'=\frac{f_1'f_2'}{f_1'+f_2'-d} $$

\[ \phi=\frac{1}{f'}=\frac{f_1'+f_2'-d}{f_1'f_2'}=\phi_1+\phi_2-d\phi_1\phi_2 \]

复杂光学系统各光组光焦度对总光焦度的贡献 $$ \phi=h_1\sum_{1}^kh_i\phi_i $$

九、望远镜系统

定义：以平行光入射，再以平行光出射的系统

images_3

1. 放大率

如下： $$ \beta=\frac{f_2}{f_1'} $$ $$ \alpha=\frac{f_2f_2'}{f_1f_1'} $$ $$ \gamma=\frac{f_1}{f_2'} $$

2. 视觉放大率

\[ \Gamma=\frac{tgU'}{tgU}=\gamma=-\frac{f_1'}{f_2'} \]

3. 讨论

  • 要求主观放大，即\(\Gamma = \gamma > 1\)，即\(|f_1'| > |f_2'|\)

  • 一般要求\(f_1' > 0\)，\(f_2'\)可正可负

    • \(f_2' > 0\)，成倒像，观察不便，但便于测量，必要时加倒像系统
    • \(f_2' < 0\)，成正像，用于观察，但无实像面，不能测量

  • 当\(|f_1'| > |f_2'|\)时 $$ |\beta| < 1 \tag{物经望远镜成缩小像} $$ $$ |\alpha| \ll 1 \tag{但距离拉近很多} $$ $$ |\Gamma| = |\gamma| > 1 \tag{对眼睛的张角变大} $$

  • 系统一定，则\(\beta, \alpha, \gamma\)为定值，与物距\(l\)无关

十、透镜

1. 薄透镜

薄透镜：\(H, H'\)重合，\(J, J'\)重合，\(f = -f'\)

对薄透镜的两个球面运用高斯公式可得 $$ \frac{1}{l'} - \frac{1}{l} = \frac{1}{f'} $$ $$ \phi = \frac{1}{f'} = (n - 1) \left( \frac{1}{r_1} - \frac{1}{r_2} \right) $$ 放大率 $$ \beta = \beta_1 \beta_2 = \frac{l'}{l} = \frac{u}{u'} $$ $$ \alpha = \beta^2 $$ $$ \gamma = \frac{1}{\beta} $$ 共轭距 $$ L = |l' - l| = \left| \left( 2 - \beta - \frac{1}{\beta} \right) f' \right| $$

2. 厚透镜

  1. 双凸透镜
    • 当\(d < \left|\frac{n(r_2 - r_1)}{n - 1}\right|\)时，是正透镜，主面在内
    • 当\(d = \left|\frac{n(r_2 - r_1)}{n - 1}\right|\)时，是望远镜，无焦系统
    • 当\(d > \left|\frac{n(r_2 - r_1)}{n - 1}\right|\)时，是负透镜，主面在外
    • 当\(d = r_1 - r_2\)时，主面重合于球心
  2. 双凹透镜
    • 不管\(d\)怎么变，\(f' < 0\)恒成立，主面也总在内部
  3. 平凸透镜
    • \(f' > 0\)，且与\(d\)无关，\(l_H = 0, l_{H'} = -\frac{d}{n}\)
  4. 平凹透镜
    • \(f' < 0\)，且与\(d\)无关，\(l_H = 0, l_{H'} = -\frac{d}{n}\)
  5. 弯月型凸透镜
    • \(f' > 0\)，\(H\)在\(H'\)之前，且在透镜之外；\(H'\)也可能位于透镜之外
  6. 弯月型凹透镜
    • 当\(d < \left|\frac{n(r_2 - r_1)}{n - 1}\right|\)时，是负透镜
    • 当\(d = \left|\frac{n(r_2 - r_1)}{n - 1}\right|\)时，是望远镜，无焦系统
    • 当\(d > \left|\frac{n(r_2 - r_1)}{n - 1}\right|\)时，是正透镜
    • 当\(d = r_1 - r_2\)时，主面重合于球心
